メルセデスベンツGLC250 Dに入らず3速固定の症状｜9Gトロニック プレッシャーセンサー単体交換【X253／P073E00・P07B700】

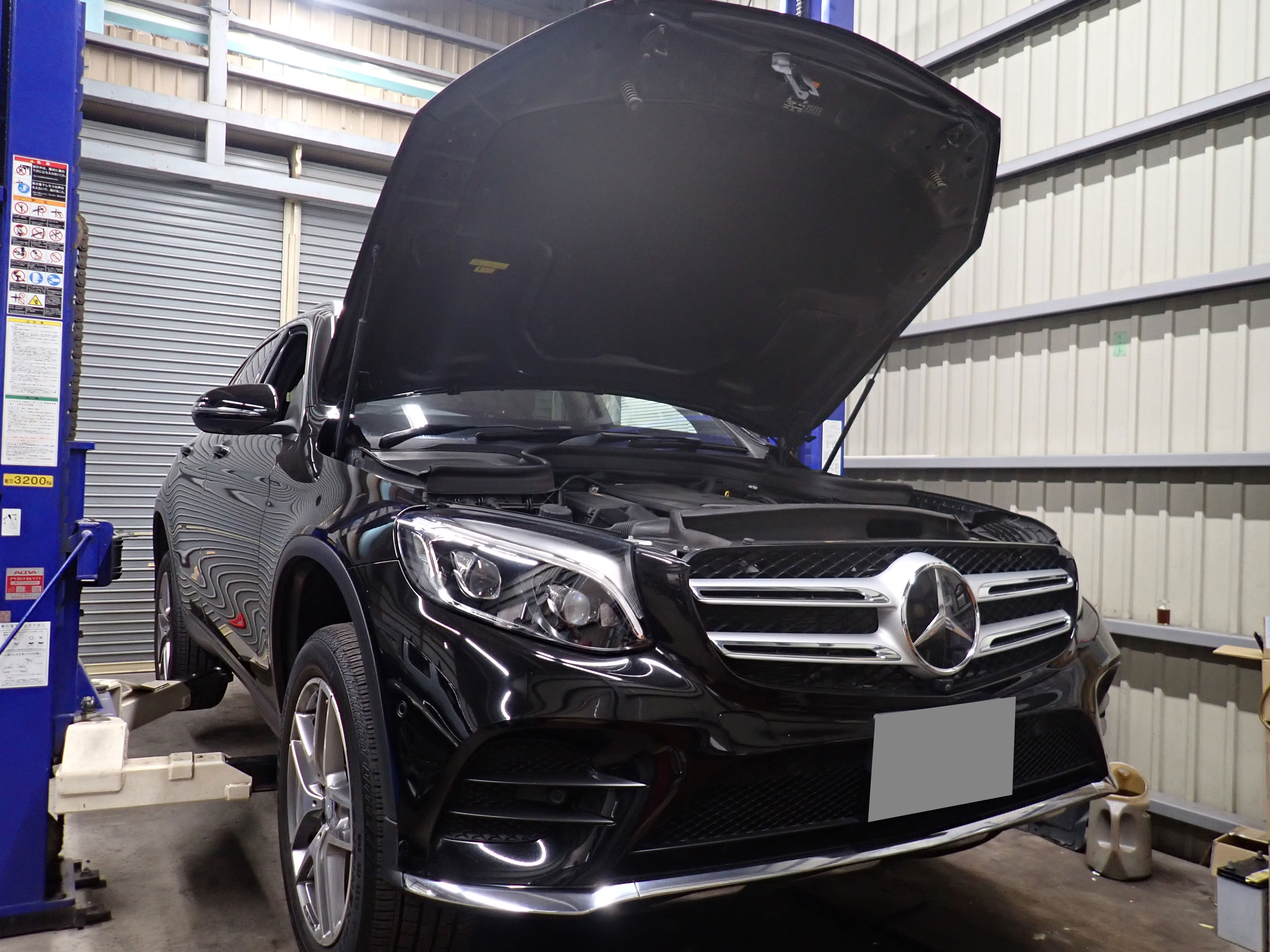

今回のお車はメルセデスベンツGLC250（X253）。神奈川県横浜市のお客様で、走行距離は190,000kmです。

エンジンが温まるとDに入らずNに戻ってしまい、Dで走り出しても3速から変速しない症状。他店でATFとストレーナーを交換しても改善しなかった一台です。XENTRYにはP073E00とP07B700が記録されており、原因は9Gトロニック内部のプレッシャーセンサーの不良。センサーを単体で交換して改善しています。

車両情報・ご依頼内容

● 車種：メルセデスベンツ GLC250（X253）
● 型式：DBA-253946
● 初年度登録：平成28年3月
● ミッション：9Gトロニック（725.0）
● 走行距離：190,000km

エンジンが温まってくると、Dに入れてもNに戻ってしまうとのこと。Dで走り出せても、ガコンと衝撃が出たあと3速のままギアが上がらない状態です。一方で、バックには普通に入っていました。

一週間ほど前に他店でATFとストレーナーを交換されたものの、症状は改善せず。当店のホームページを見つけて、お電話をいただきました。どこに相談すればよいか迷われていたそうで、できるだけ早く見てほしいというご依頼です。

診断と原因特定

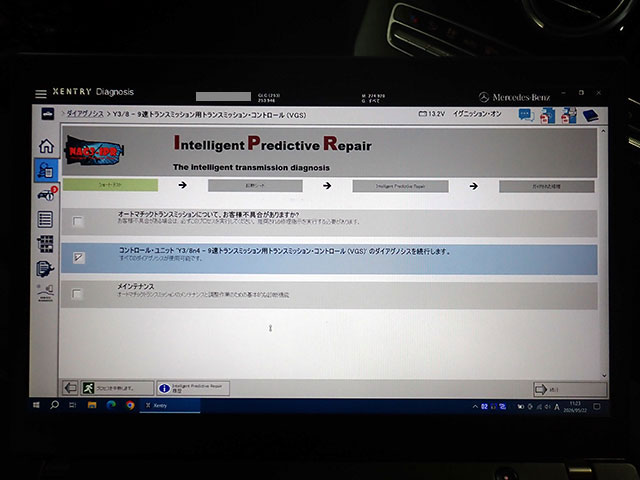

まずはXENTRY（メルセデスベンツの診断機）で、現在の状況を確認していきます。

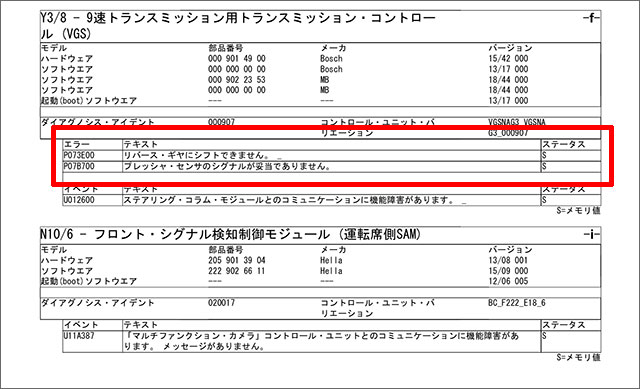

検出されたDTC

検出されたDTCは次の3件でした。

● P073E00 リバース・ギヤにシフトできません
● P07B700 プレッシャー・センサのシグナルが妥当でありません
● U012600 ステアリング・コラム・モジュールとのコミュニケーションに機能障害

さて、ここで手がかりになるのがP07B700。コード名のとおり、9Gトロニック内部にあるプレッシャーセンサーの信号が、妥当ではないと判断されたことを示すコードです。お客様からうかがった「温まると症状が出る」という状況とも合わせて、プレッシャーセンサーを中心に原因を絞り込んでいきました。

ちなみに、当店で修理したE220d（W213）の事例で記録されていたのはP073E00とP060600で、P07B700は出ていませんでした。E400（S213）の事例でも、記録されていたのはP073E00の1件だけ。それでも原因は、どちらも同じプレッシャーセンサーの不良でした。P07B700が出ていれば大きな手がかりになりますが、出ていないからといってセンサーが無関係とは限らないわけです。

U012600は別系統として切り離し

U012600は、ステアリング・コラム・モジュールとの通信に関するコード。シフトの症状とは別系統のコードのため、今回はひとまず切り離して診断を進めています。

P073E00なのにバックには入る理由

ここで一点、誤解を防ぐための補足を。「P073E00 リバース・ギヤにシフトできません」というコード名だけを見ると、「バックには普通に入るから違うのでは？」と感じる方もいらっしゃるかと思います。実際、今回のお車もバックには普通に入っていました。

当店の事例でも、Rに入らなかったのはE220dだけで、GLC250とE400はRには入っていた状態。コード名と実際の症状は、そのまま一対一で対応するとは限らないということです。コード名だけを追いかけると、遠回りになってしまいます。

ATF・ストレーナー交換で直らなかった理由

今回のお車は、他店ですでにATFとストレーナーを交換済み。点検してみても、ATFの量や汚れに異常はありませんでした。

原因はATFの劣化や量ではなく、ミッション内部のセンサー。そのため、油脂類のメンテナンスだけでは解決しなかったわけです。ATFに問題がないのに不調が続くときは、電子制御の領域を疑って診断機で切り分ける必要があります。

プレッシャーセンサーは、9Gトロニック内部の油圧の情報をTCU（トランスミッションコントロールユニット）へ伝える部品。ここの信号が正しく届かなくなると、TCUは適切な変速の制御ができなくなります。Dに入れてもNに戻る、3速から変速しないといった今回の症状も、この流れで説明がつくところ。

プレッシャーセンサーの故障で間違いないので、作業を進めてまいります。

作業内容

ATFの排出とバルブボディの取り外し

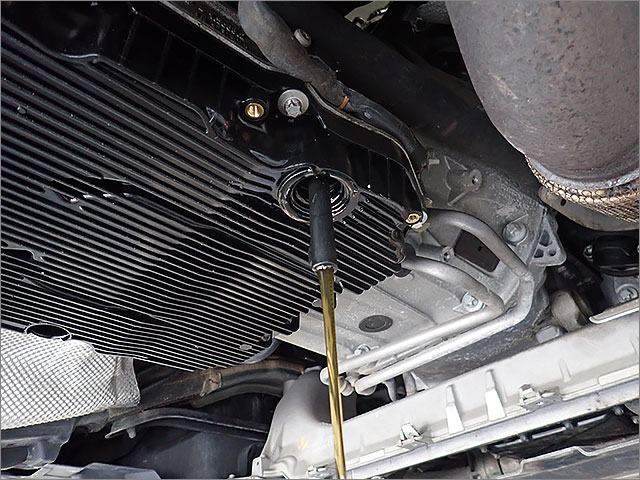

車両をリフトアップ。まずはATFの排出からです。

9Gトロニックは下面にレベルパイプがあり、SSTで4段階のポジションを切り替えながら油量を扱う構造。専用工具なしには触れません。

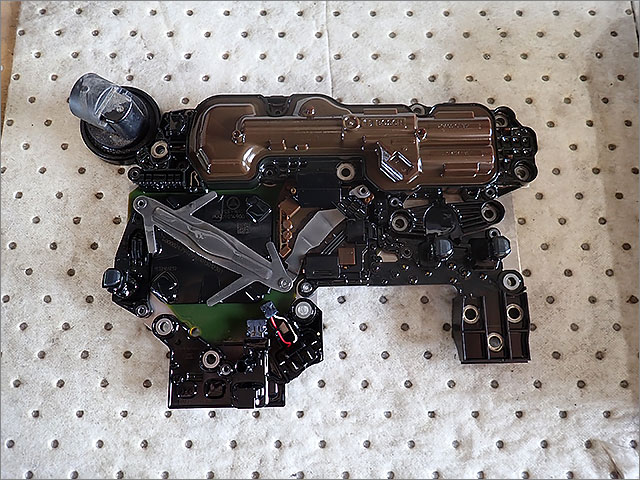

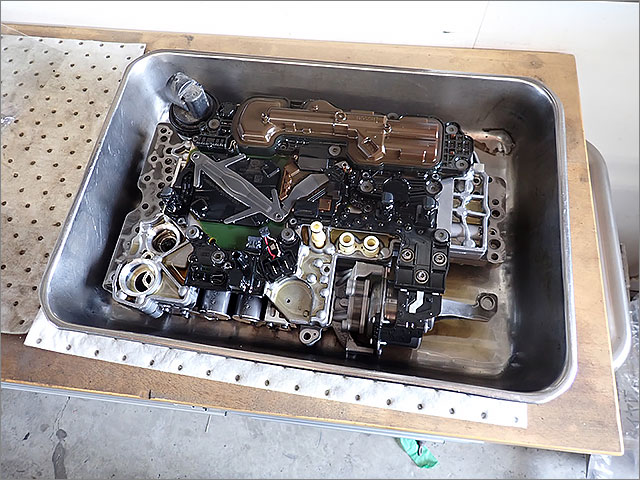

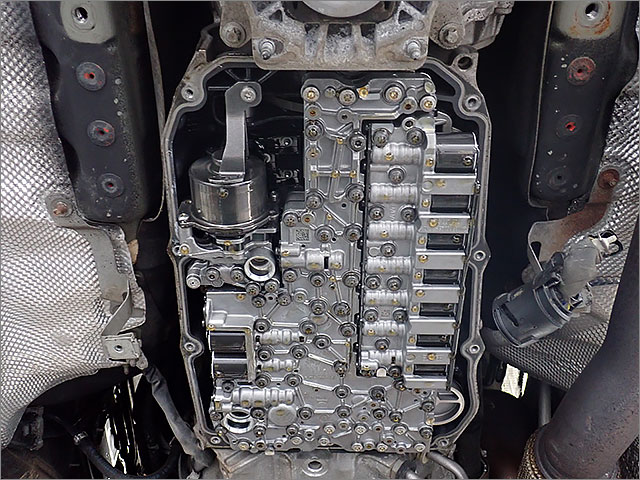

続いてオイルパンを取り外し、コントロールバルブボディを切り離していきます。

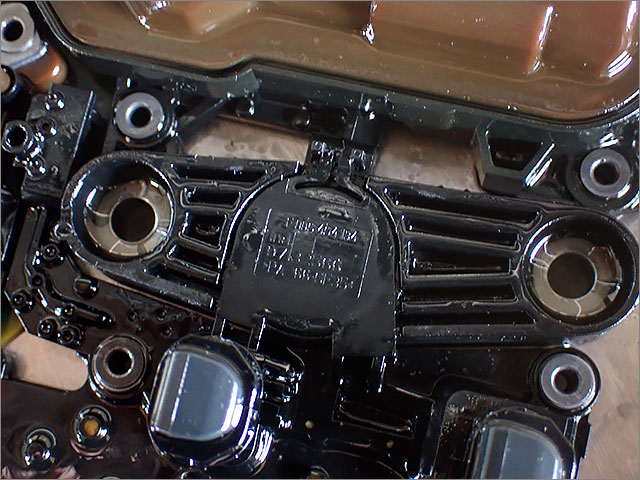

このユニットの中に、今回の故障箇所であるプレッシャーセンサーが組み込まれています。

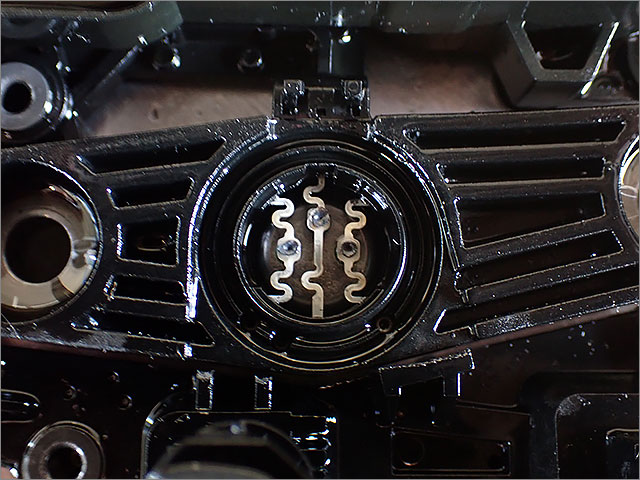

プレッシャーセンサーの単体交換

このプレッシャーセンサー、メーカーからは単体での部品供給がありません。本来であればバルブボディごとの交換になる部品で、その場合はとても大きな費用負担になってしまいます。そこでお客様とご相談のうえ、センサー単体での交換で対応しました。

センサー単体での交換が想定されていない部品ですので、基板側の細かな加工・調整を行いながら、慎重に作業を進めていきます。

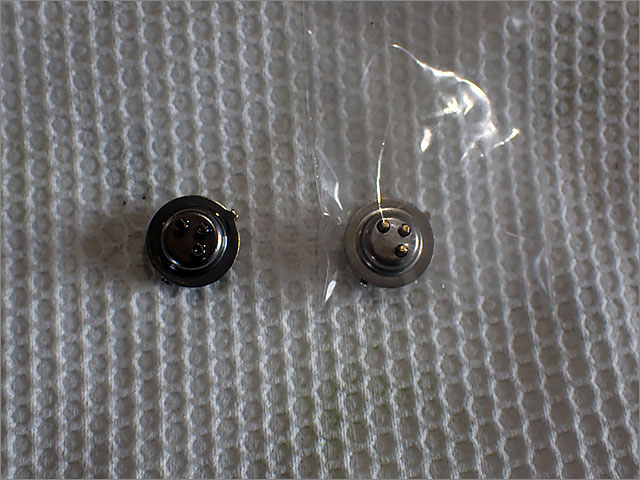

外見はほぼ同じですが、この小さな部品が今回のシフトトラブルの原因だったわけです。

バルブボディとオイルパンの組み付け

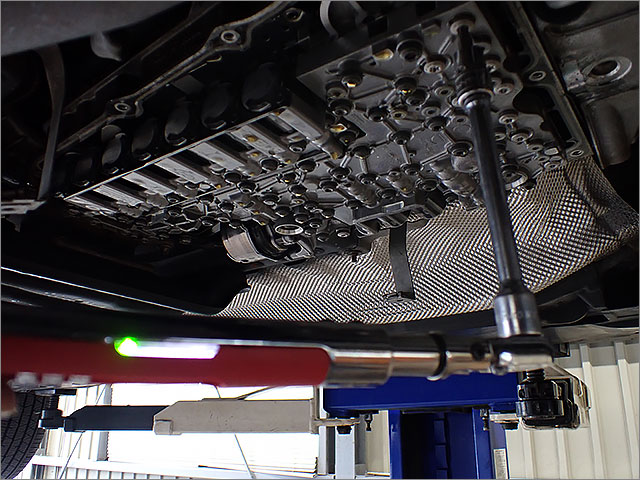

センサーの交換が終わったら、バルブボディを車両側へ取り付けていきます。

取り付けのボルトには、メーカー指定の締め付けトルクが定められています。ここを感覚で締めてしまうと、油圧漏れやセンサーの動作不良、再発の原因にもなりかねないところ。地味な作業ですが、一本一本トルクレンチで管理しながら締め付けていきます。

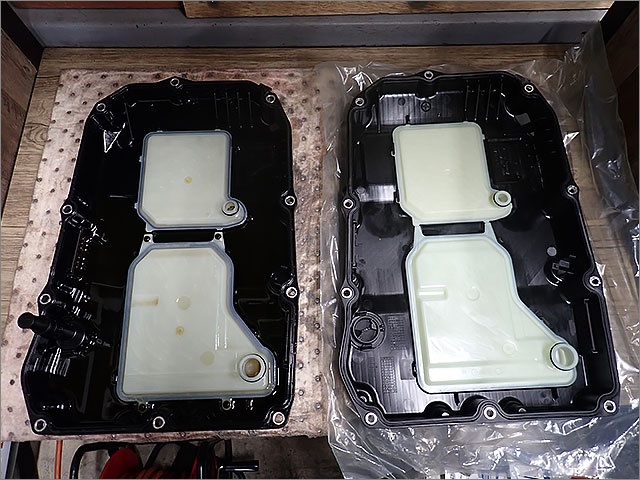

続いて、オイルパンを組み付けます。

9Gトロニックのオイルパンは、ATFフィルター（ストレーナー）が一体になっているのが特徴。フィルター単体での交換ができないため、整備時はオイルパンごと新品にするのが基本となります。

仕上げ・確認作業

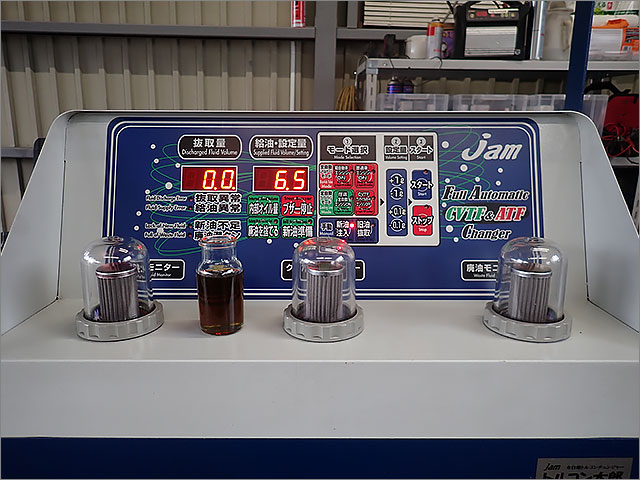

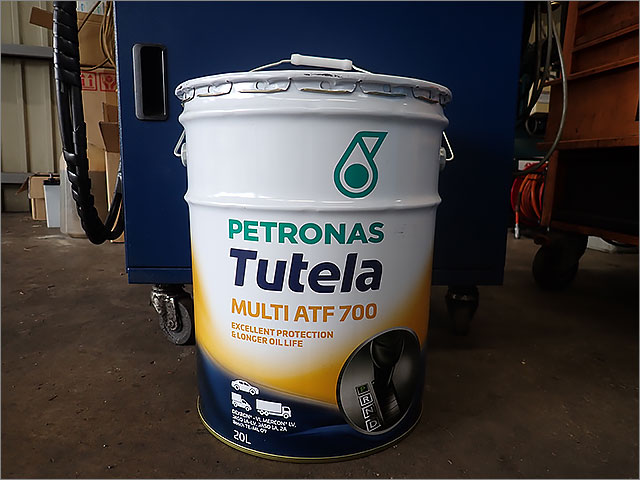

ATFの補充と油量調整

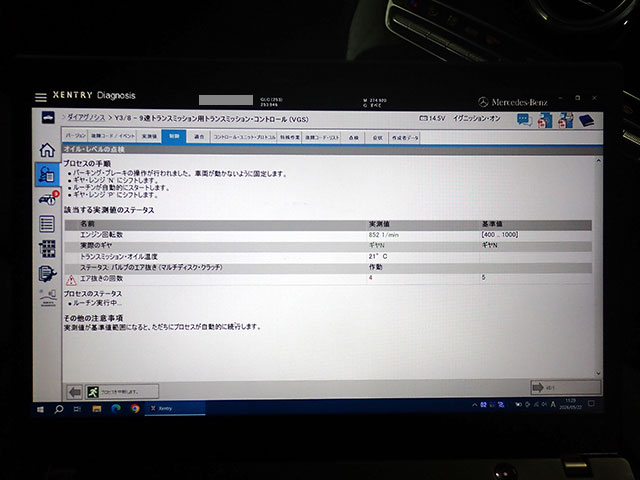

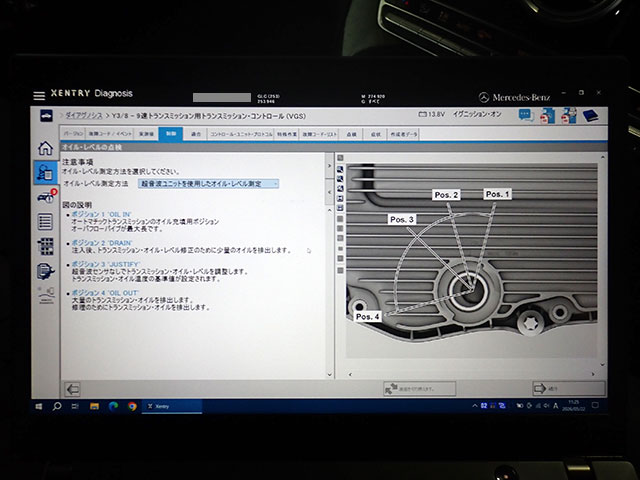

続いて、XENTRYで油量調整に入ります。

9Gトロニックの油量調整は、Pos.1から4まで段階的に進めていく流れ。診断機の指示どおりに進め、規定量に合わせて油量調整は完了です。

再診断と試運転

最後に再診断と試運転です。

P073E00、P07B700ともに解消。試運転では、エンジンを温めて症状が出ていた状態を再現してみます。

結果は良好。Dに入らずNに戻る症状は出なくなり、Dレンジへのシフトもスムーズです。3速で止まることもなく、各段への変速も問題なし。19万kmの個体でしたが、嘘のように普通の9Gトロニックに戻りました。

これで修理は完了となります。

よくあるご相談

Q. P07B700とは何のコードですか？

XENTRYでは「プレッシャー・センサのシグナルが妥当でありません」と表示されるコードです。9Gトロニック内部のプレッシャーセンサーの信号が、妥当ではないと判断されたことを示しています。今回のGLC250ではP073E00と一緒に記録されていて、プレッシャーセンサーの単体交換で症状が出なくなりました。ただし、当店のE400の事例のように、P07B700が出ていなくてもプレッシャーセンサーが原因だったケースもあります。

Q. U012600も出ていましたが、シフトの不具合と関係ありますか？

U012600は、ステアリング・コラム・モジュールとの通信に関するコードです。今回はシフトの症状とは別系統のコードのため、切り離して診断を進めました。プレッシャーセンサーの交換後、9速トランスミッション・コントロール（VGS）のエラーは解消し、シフトの症状も出なくなっています。

Q. 走行19万kmでも、直す価値はありますか？

今回のGLC250は19万kmの個体でしたが、原因がプレッシャーセンサー1つだったため、センサーの単体交換で普通に走れる状態に戻りました。直す価値があるかどうかは、原因の中身や、ほかに整備が重なりそうかによって変わります。判断の考え方は、9Gトロニックの不調の解説記事でまとめています。

今回の作業まとめ

● 車両：メルセデスベンツ GLC250（X253／DBA-253946）／初年度登録 平成28年3月／190,000km
● 症状：温まるとDに入らずNに戻る、Dで3速から変速しない（Rには入る）。他店でのATF・ストレーナー交換では改善せず
● DTC：P073E00 リバース・ギヤにシフトできません／P07B700 プレッシャー・センサのシグナルが妥当でありません（U012600は別系統として切り離し）
● 原因：9Gトロニック内部のプレッシャーセンサー（Y3/8b5）の不良
● 作業：プレッシャーセンサー単体交換／バルブボディ組み付け時のトルク管理／オイルパン（フィルター一体型）新品交換／ATF補充／XENTRYによる油量調整
● 確認：VGSのエラー解消、温まった状態での試運転で症状が出ないことを確認
