長野県からBMW X5（E70）をお持ち込みいただきました。ご相談の内容は、アドブルー警告の表示です。

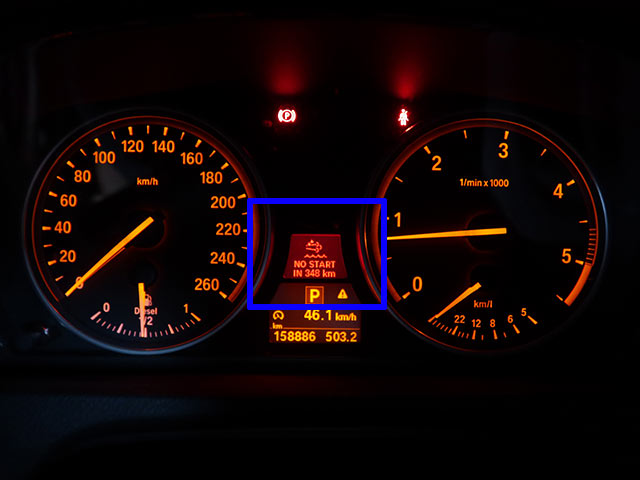

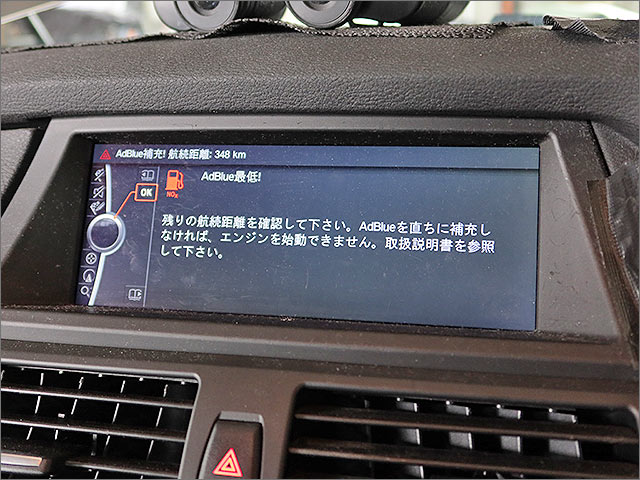

メーター中央に「NO START IN 348 km」という赤い警告が出ており、iDriveディスプレイにも「AdBlue最低！ 航続距離: 348 km。AdBlueを直ちに補充しなければ、エンジンを始動できません」というメッセージが繰り返し表示されている状態でした。残り348キロ—この数字が0に近づいたとき、次のエンジン始動ができなくなります。
長野という土地柄、山間部でのトラブルは特にリスクが高く、なんとかしたいというお気持ちは十分にわかります。当店で診断してみると、SCR（排気浄化）システムを中心に7件の故障コードが検出。アドブルーの補充では解決できない状態でした。お客様とご相談のうえ、ECUプログラムによるアドブルーシステムの無効化で対応することになりました。
入庫の経緯と症状

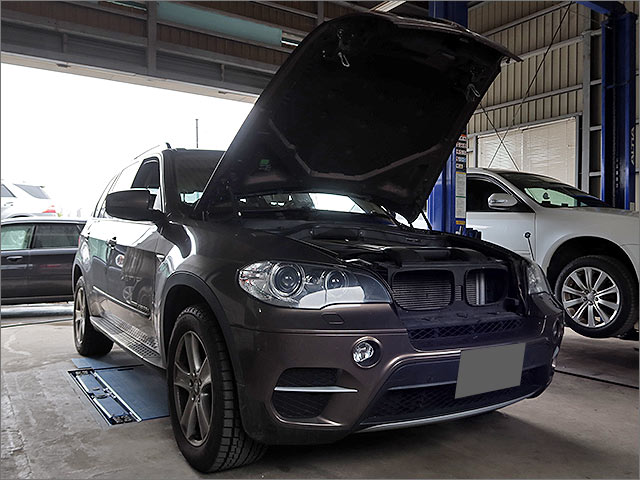

長野県のオーナー様より、BMW X5（E70 / LDA-ZW30S）をお預かりしました。走行距離は158,886km。
症状のきっかけは、エンジン始動時に毎回表示されるアドブルー警告です。メーター内とiDriveの両方に警告が出ており、無視できない状態になっていました。
「NO START IN 348 km」という表示は、残り走行距離が0になった時点でエンジンの再始動が禁止されるカウントダウンです。補充すれば表示が消えることもありますが、今回はシステム側の異常が関係しているため、補充では根本的な改善は見込めません。
診断結果：検出されたDTC
診断機でスキャンすると、DDE（ディーゼル エレクトロニクス）システムから7件の故障コードが検出されました。
検出された故障コードは以下の通りです（ステータスが「存在」のもの）。
- 00474C：SCRシステム、警告およびスイッチオフになる状況、警告ステージ1
- 004748：SCRシステム 警告およびシャットダウンシナリオ、警告ステージ1
- 00049A6：LINバス：通信エラー
- 00480F：SCRキャタライザ後の窒素酸化物（NOx）センサー、S-CAN
- 004BAC：還元剤 アクティブ タンク フューエル レベル センサー、信号
コードを整理すると、状況の深刻さが見えてきます。
00474C / 004748はSCRシステムそのものへの警告で、「スイッチオフになる状況」「シャットダウンシナリオ」という言葉通り、システムが走行制限を発動する段階まで進んでいます。00480FはSCRキャタライザの後段に位置するNOxセンサーの通信異常、004BACはアドブルータンク内のレベルセンサーの信号異常、そして00049A6はLINバス（車内の制御通信）の通信エラーです。
SCRシステムの制御、センサーの通信、タンク内部品と、複数の系統にまたがって異常が出ているわけです。これは比較的重症な状態と言えます。
NOxセンサーは1つあたり10万円前後と高額な部品で、E70の場合は複数個使用されています。加えてタンク内のポンプやレベルセンサーも交換となれば、部品代と工賃を合わせると30万円を超えることも珍しくありません。しかも、こうした部品は国内在庫が潤沢なわけではなく、本国からの取り寄せになるケースもあります。調達を待つあいだ、車を使えない期間が生じてしまうのも現実です。
お客様とご相談の結果、部品交換ではなくECUプログラムによるアドブルーシステムの無効化で対応することになりました。
作業内容：BENCH接続によるECUプログラム調整

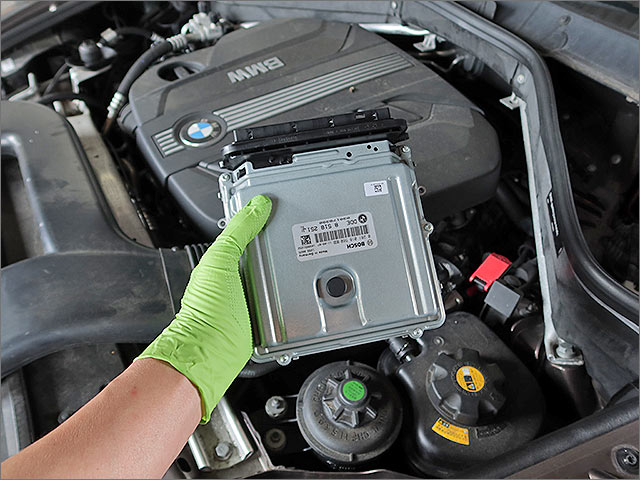

今回のECUはBosch製のEDC17CP45。BMW X5（E70）のディーゼルエンジン制御を担うユニットです。

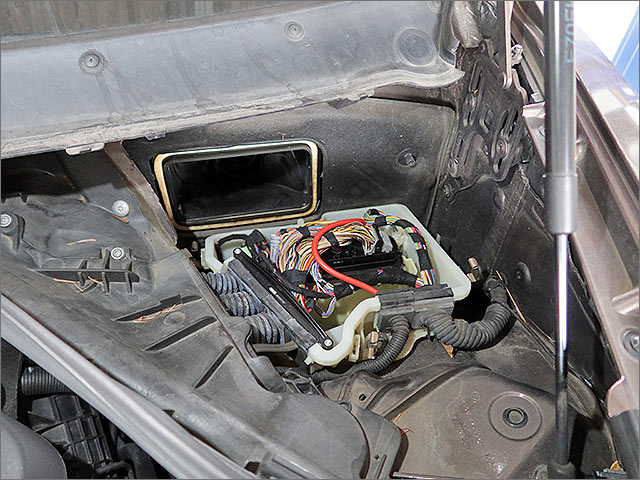

作業は車両からのECU取り外しからはじまります。
取り外したECUは、専用の作業台へ移して接続します。今回採用した方式はBENCH接続です。

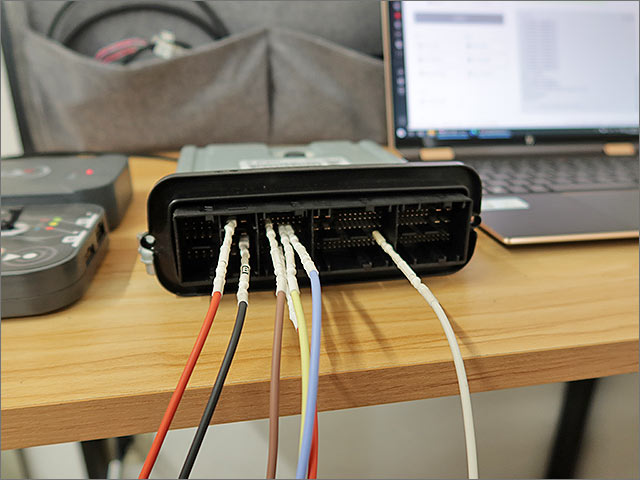

BENCH接続とは、ECUのケースを開封せず、外部コネクターにFLEXツールのケーブルを繋いでデータの読み書きを行う方法です。内部の基板に直接触れることなく作業ができるため、ECU本体へのリスクを最小限に抑えながら精密なプログラム処理が行えます。

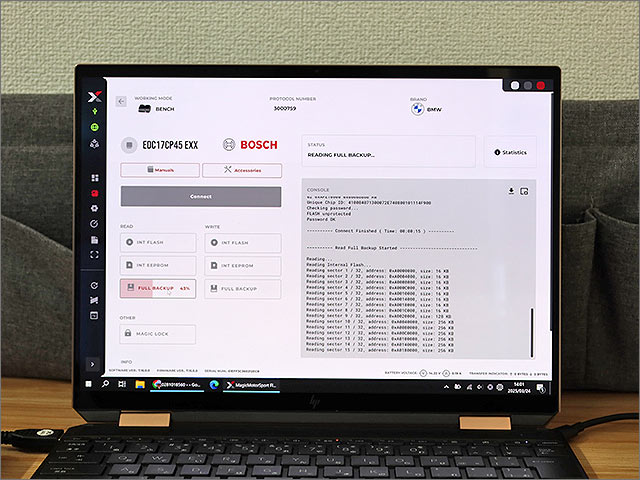

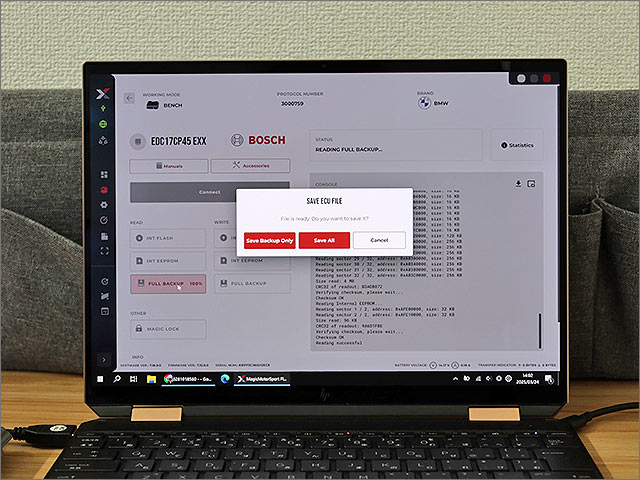

接続が完了したら、まずオリジナルのデータをフルバックアップします。読み出したデータは万が一のトラブルに備えて複数箇所に保存しています。作業前のこの工程を丁寧に行っておくことが、安全な施工の前提となりますので、いつも念入りにやっています。

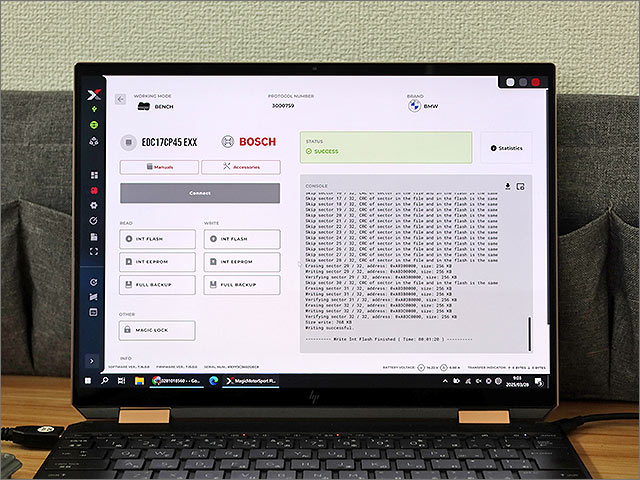

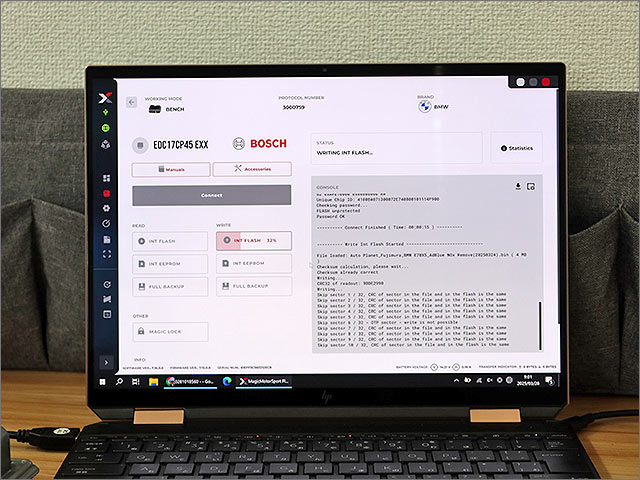

バックアップが完了したら、読み出したデータをもとにアドブルーシステムを無効化するプログラムを作成し、書き込みへと進みます。
書き込みが完了したECUを車両へ戻し、アドブルータンクにつながるコネクターの切り離し工程へ。その後、診断機で最終確認を行いました。
作業後の結果
診断機でのチェックでは、アドブルー・SCR関連のエラーコードはすべて解消されています。そして気になっていたメーターの表示は—

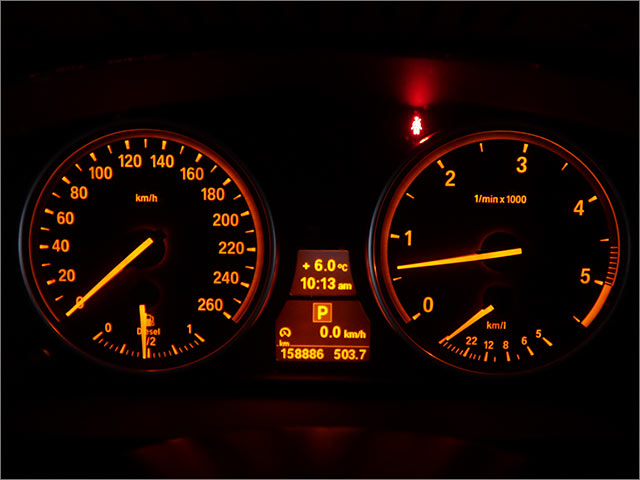

「NO START IN 348 km」の表示は消え、メーターはすっきりした状態に戻りました。試運転でも異常はなく、問題なく走行できています。
修理後の結果まとめ
- AdBlue警告（航続距離カウントダウン）の解除
- 「NO START IN ○○km」表示の消灯
- SCR関連エラーコードのクリア（00474C / 004748 / 00480F / 004BAC 他）
- エンジンチェックランプの消灯
- 部品交換なしでコストを大幅に抑えた施工
ご依頼ありがとうございました。
今回の作業は部品の調達に時間がかかったり、チェックランプ点灯の裏に隠された重大エラーの事などを踏まえた作業となりますので、ご理解いただければ幸いです。
メルセデスベンツ以外でもBMWやフォルクスワーゲンなども対応可能な場合がありますので、NOxやアドブルーでお困りでしたらお問い合わせお待ちしております。
丁寧な整備を心がけておりますので、ひとつひとつの作業にどうしても時間がかかってしまいます。
重要な補足説明
毎回お伝えしていますが、この作業は「修理」とは言えないと考えています。
NOx・AdBlueの部品は、どちらも高額なうえに欠品していることが多く、「直したくても直せない」状態でお困りの方を数多くお見受けします。そこで、プログラムを少し“調整”したり、部品が入荷するまで動かせないお車に限って、一部の機能だけを一時的に“撤廃”したりして、お車を使えるようにするのがこの作業です。
エンジンチェックランプが点いている原因がわかっていても、NOxやAdBlueの警告で点灯し続けている状態では、まったく別の重大なトラブルが起きても、ドライバーさんは気づくことができません。
そこで、過敏に反応する設定になっている“閾値（いきち）”に少しだけ幅を持たせ、チェックランプの点灯を一時的に抑えます。本当に重大なトラブルが起きたときに早く気づけるよう、チェックランプ本来の「お知らせ」の役割を取り戻すための作業です。
部品が欠品・納期未定で車が動かせない（スターターロックが作動してエンジンがかからない）ときなどに、部品が届くまでの一時的な緊急対策として行うものです。部品が入荷したら、元のプログラムに戻して部品を交換することをおすすめしています。ご依頼の際は、この点をご理解ください。
この技術は、まだ発展途上です
ほとんどのお車で成功していますが、ごくまれに、エラーが消えない、スターターロックが再び作動するといったことが起こる可能性は、ゼロではありません。
この作業ができるネットワークは、今では10社まで広がり、これからも広がっていく見込みです。お互いに情報を共有し、ときにはトライ＆エラーを重ねながら、全員で前に進んでいます。
まだ完璧に仕上がった技術ではないため、その「ごくまれ」なケースに当たり、ご迷惑をおかけしてしまうこともあるかもしれません。そんなときこそネットワークを生かし、施工する仲間たちと知恵を出し合って、精一杯対応いたします。全員が本気で取り組んでいますので、温かく見守っていただければ幸いです。
もちろん、そうしたことが起こらないよう、日々学び、腕を磨き続けています。「依頼してみたい」と思っていただけたら、お気軽にお問い合わせください。
オートプラネット 篠塚
