埼玉県草加市からご来店いただきました。クラウン(JZS151)のATF圧送交換です。

まずはATFをドレンボルトから排出。その際に少しだけ比較用に保存しておきます。

ドレンからオイルを排出しても残留している分があるので、こぼれないようにゆっくりと取り外します。

グレーの箱の様なものがATFストレーナーです。

オイルパン、ストレーナーは真っ黒。以前の交換歴は不明ですが、さすが21万キロの汚れですね。

グレーに見えるのはスラッジや鉄粉等によるものです。

新品はシルバー色しています、どれだけの汚れかは一目瞭然。

ストレーナー内部のメッシュにはかなりの不純物が見て取れます。こんなのが内部の狭い油路に入り込んだりしたらと思うと、ATF交換の重要性がわかりますよね。

あたりまえですが新品は気持ちがいいものです。

バルブボディ下側や手の届く範囲は、できる限り汚れを洗い流してストレーナーを取り付けます。

3つあるマグネットには、こんもりと鉄粉が吸着されています。

オイルではないドロッとしたものがたくさん滞留。良くないものは全て取り除きます。

液体ガスケットのシーリングは、意外と骨が折れる作業なんです…

地道な作業をつづけキレイに除去完了。

マグネットは定位置へセット、液体ガスケットを塗布。この液体ガスケットの量の加減が意外と難しいんです。少なすぎても多すぎてもダメ。適量を塗布しないと後々トラブルにもなります。

取り付け完了。液体ガスケットが乾燥するまで少し待機。

必ずドレンボルトガスケットは新品に交換。

レベルゲージのOリングも交換。

トルコン太郎をクラウンと接続。

抜けた分のATFを充填します。

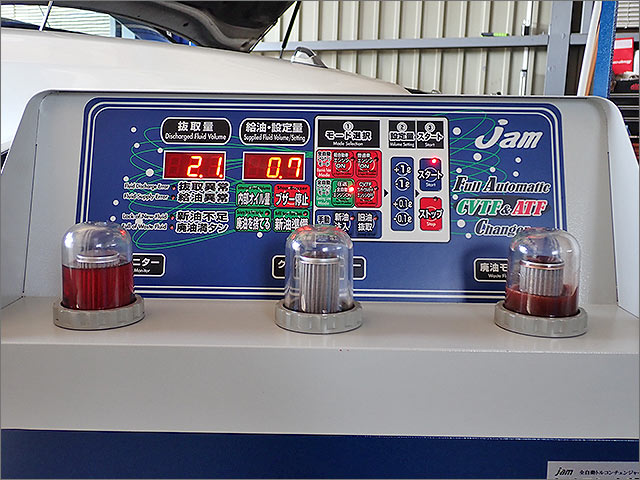

それではトルコン太郎でATF圧送交換を始めます。

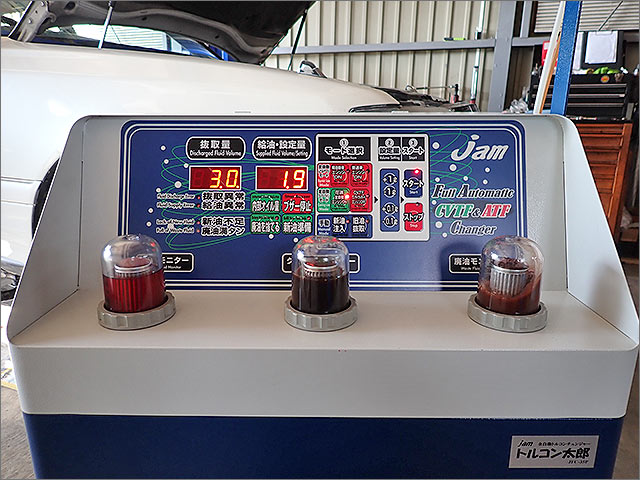

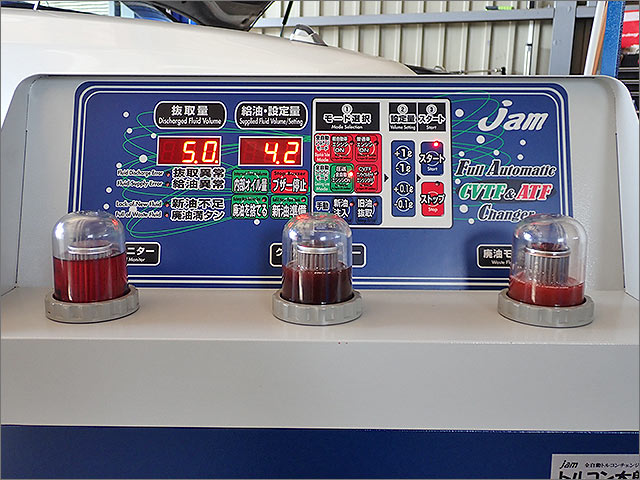

交換の様子をわかりやくすするため、5リットルづつ交換をしてきます。

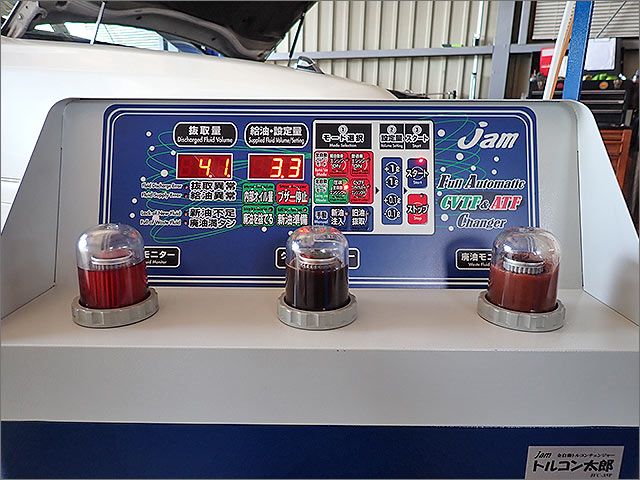

1回目が終わりましたが、キレイになっていませんので続いて交換を進めます。

圧送交換の流れは一定量の交換後に自動的に10分間のクリーニングが始まります。

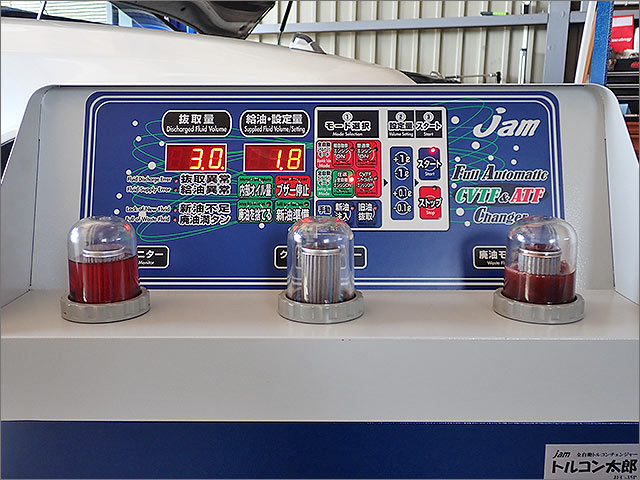

クリーニングが終わり、そしてまた圧送交換をします。
これを繰り返しながら出来るだけ新油に近い状態になるように持っていきます。

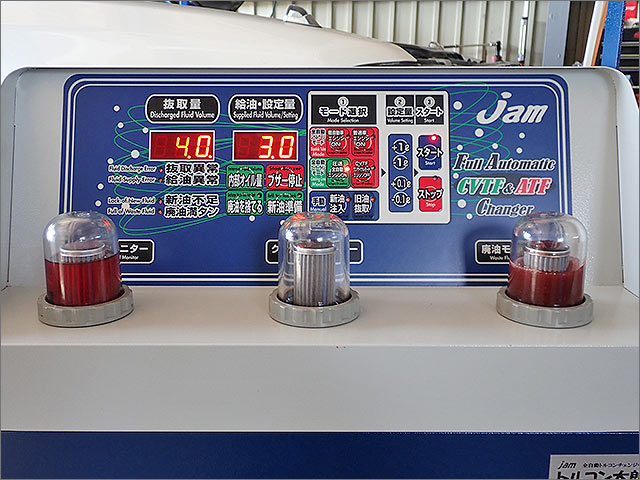

ここまで色味がキレイになれば十分です。

走行テスト後に油量をチェック。HOTの一番上でピッタリと合わせています。

最後に診断機にて車両状態をチェック。エラーはありません!
オートプラネットでは丁寧な整備を心がけておりますので、ひとつひとつの作業に時間がかかっています。急いで作業を行えばヒューマンエラーということも起こりえます。
ミスを無くすためにもATF圧送交換作業の期間は、3日から1週間程度のお時間をいただいております。
● 車の修理をしたいけど迷っている方
● どこのお店に依頼していいかわからない方
● 初めての問い合わせで迷っている方
参考データ・作業内容
トヨタ クラウン (JZS151)
施工時走行距離: 210,700km
<ATF圧送交換一式>
・ATFストレーナー交換
・ドレンボルトガスケット交換
・オイルレベルゲージOリング交換
・ATF 20L
