スバル レガシィアウトバック BS9 走行中の多重警告が再始動で消える｜AWDソレノイド交換で解決【P0971】

今回のお車はスバル レガシィアウトバック（BS9）、走行距離210,237km。TR580——リニアトロニック（CVT）にAWDを組み合わせた、平成27年式の定番仕様です。

3月下旬のある日の夕方——50km/hほどで走行中に、メーターが一気に騒ぎ出したとのこと。「AT OIL TEMP」が点滅し、続けざまに「電動パーキングブレーキシステム点検」「直ちに停車し販売店へ連絡」「VDCシステム点検」「トランスミッションシステム点検」「販売店で点検を受けてください」……立て続けにこれだけ並べば、誰だってヒヤリとします。

ひとまずなんとか自宅にたどり着いたオーナー様。その日の夜、19時頃——少しオイル温度が下がった状態でエンジンを再始動し、P→R→Dとレンジを切り替えてみたところ、警告表示はどこにも出ない。一見、何事もなかったような状態です。

ただ、「あれだけ鳴ったものを『出てないから大丈夫』と流すのは気持ち悪い」と、茨城県守谷市のオーナー様。ご自身でネットで調べるうちに当店のブログにたどり着き、「原因をはっきりさせて、きちんと直したい」とご連絡いただきました。

ご入庫いただいたアウトバックがこちらです。外観は非常にきれいに維持されていて、長く大切に乗ってこられた一台という印象ですね。

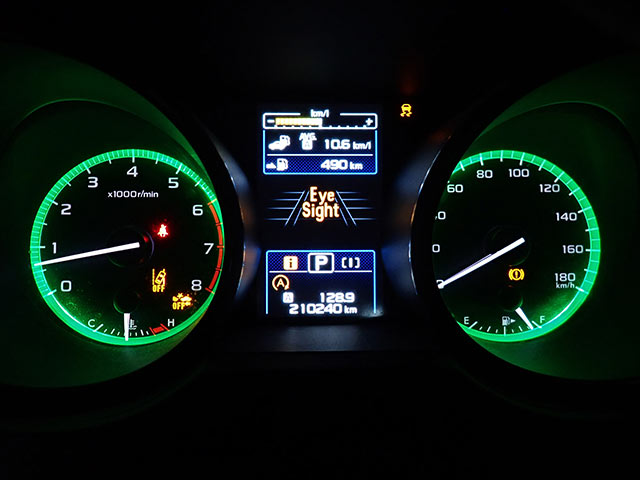

まずは入庫時のメーターを確認していきます。

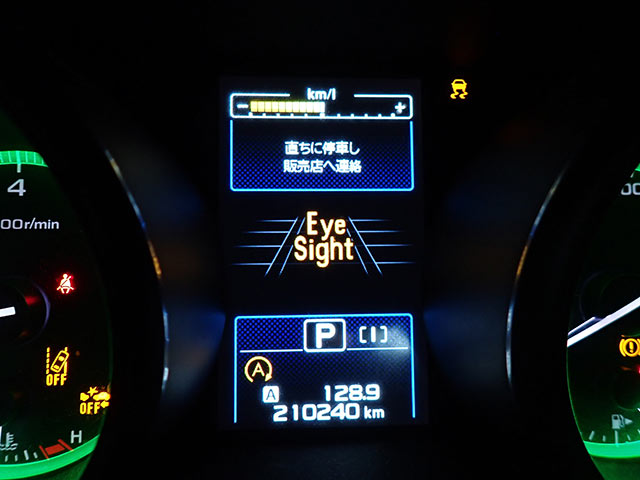

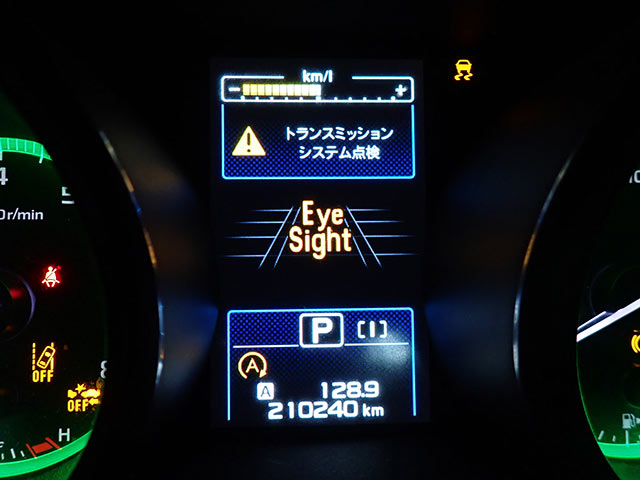

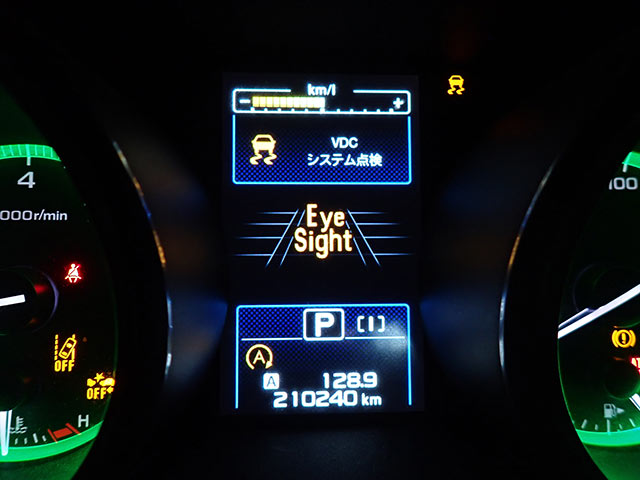

お客様の申告どおり、中央のマルチインフォメーションディスプレイには警告メッセージが次々と切り替わりながら表示される状態。一つずつ見ていきます。

このほか「電動パーキングブレーキシステム点検」「販売店で点検を受けてください」も併せて、全部で5種類の警告がローテーションで表示されている状態でした。

そしてここで一つ、お客様が仰っていた「再始動後は警告が出なくなった」という点。じつはこれ、今回のケースを読み解く重要なヒントになっています。順に見ていきましょう。

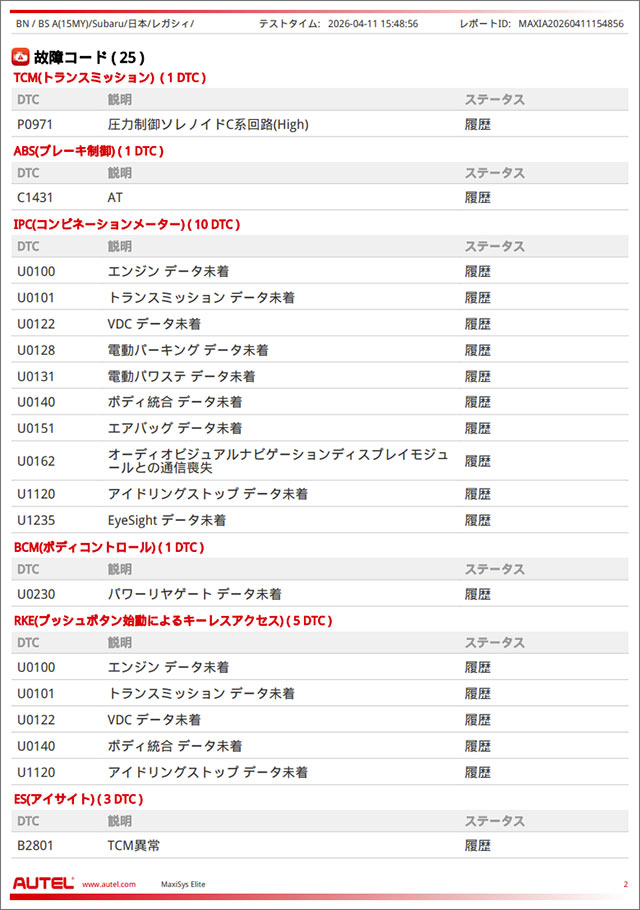

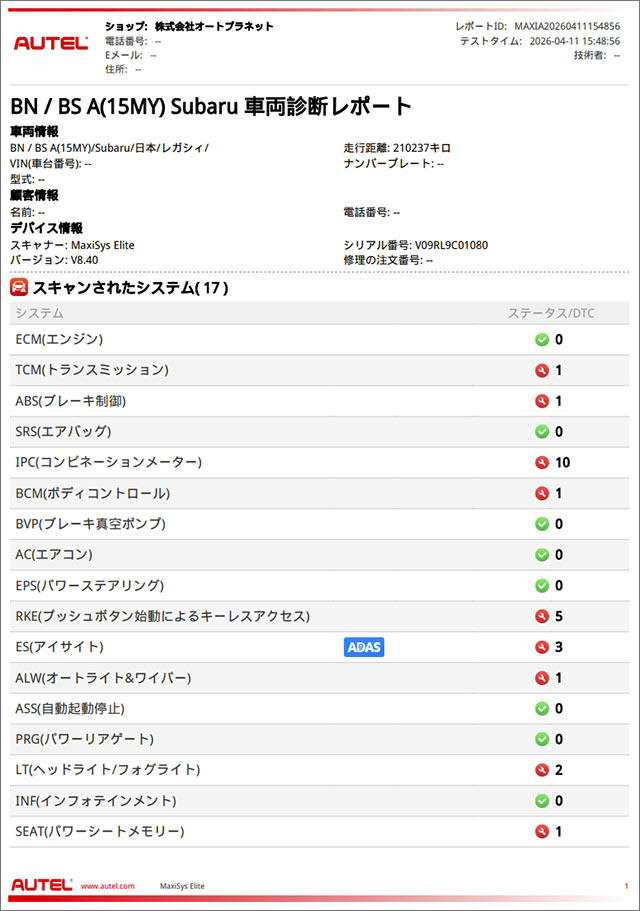

診断機を繋いで、車両全体のシステムをスキャンしていきます。

大量に並んでいて一瞬たじろぎますが、本命はこの一行です。

P0971 圧力制御ソレノイドC系回路(High)

このP0971——スバル車のリニアトロニック（CVT）＋AWD構成において「圧力制御ソレノイドC」として登録されているのは、AWDソレノイド（トランスファクラッチ制御用）のことです。TR580では、前輪と後輪への駆動力配分を司る要の部品。これが健全でないと、AT/CVT制御全体が保護側（フェイルセーフ）に倒れるわけです。

「(High)」の意味するところは、その系統の抵抗値が「異常に高い」こと。つまり、電流が正常に流れるべき回路で、想定以上に電気の流れが阻害されている——ソレノイド内部コイルの断線または断線寸前が強く疑われる状態です。

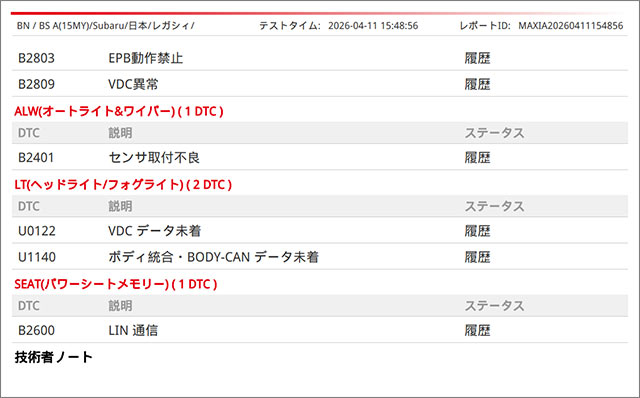

他に並んでいるDTCも整理しておきます。

つまり、走行中にP0971でTCMが一度保護に入り、その瞬間に車載ネットワークの通信が一時遮断された——その一幕を各システムが「データ未着」として記録した、というのが全体像です。根本原因はP0971ただ一点。他は副産物。

ここで先ほどの「再始動で警告が出なくなる」というお客様の体験談が効いてきます。ソレノイド内部のコイル断線が「完全断線」ではなく、温度や振動で接触状態が変わる不安定なレベルだと、こうした「走行中は出るが駐車して冷えると出ない」挙動になりがちなんですね。現車で警告灯が点いていない状態でも、履歴DTCに明確に刻まれているのはまさにその証拠です。

原因の最短ルートは、コントロールバルブボディを外して、AWDソレノイド単体の抵抗値を実測すること。ここまで来れば間違いないので、作業を進めてまいります。

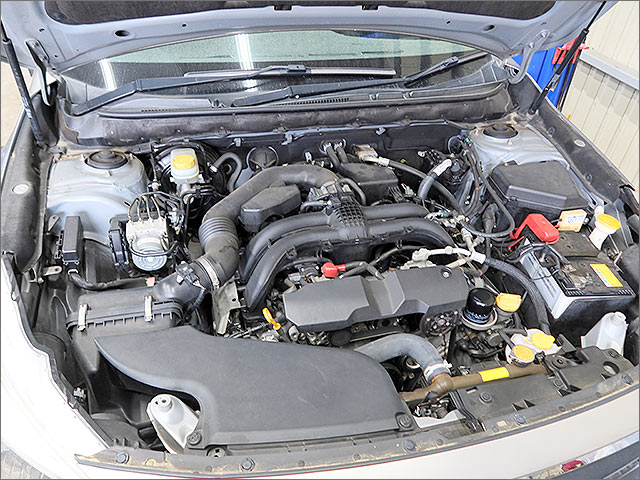

ここで、このTR580の構造上の特徴に少し触れておきます。リニアトロニック（CVT）のバルブボディは、ミッションの上部に配置されているんですね。つまり、一般的な縦置きATのように「ATFを全量抜いて、オイルパンを下ろして……」という工程は不要。エンジンルーム側（車両の上）からダイレクトにバルブボディへアクセスできる——整備性の観点では、かなり合理的な設計です。

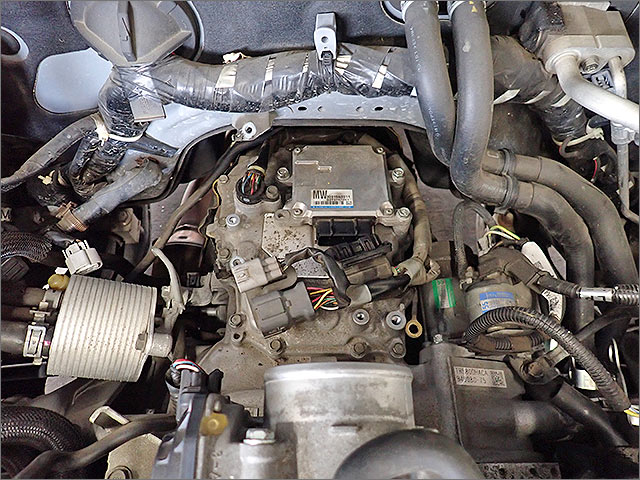

作業は、エンジンルーム内の周辺補機類やハーネスを順に避けながらスペースを確保し、バルブボディ上部のカバーを取り外すところから。その後、TCMコネクタや各ソレノイドへの配線を一つずつ丁寧に抜いていきます。

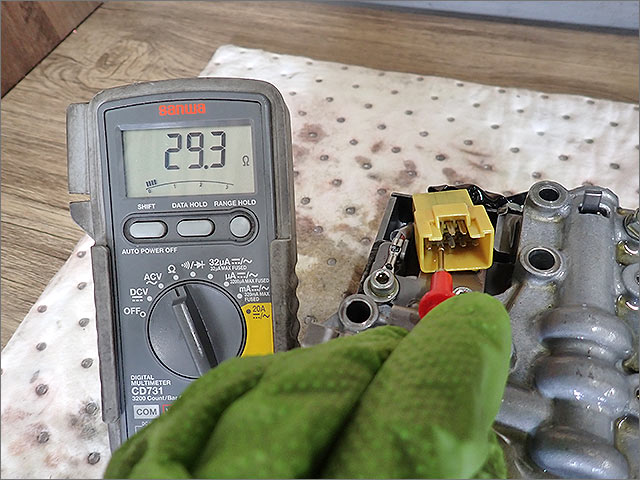

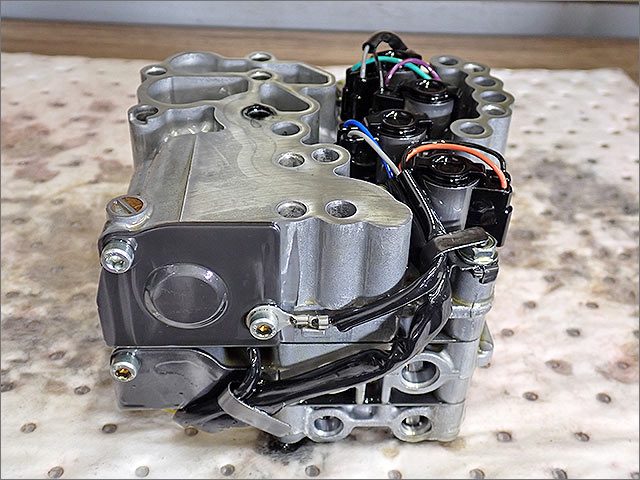

バルブボディが下りたら、ここからが本題です。テスターでAWDソレノイド回路の抵抗値を実測していきます。

新品の正常値が3〜4Ω前後であることを踏まえると、29.3Ωは約8倍の異常値。コイル内部は、もう限りなく断線寸前。これが「走行して発熱すると通電が乱れ、冷えると偶然つながる」という間欠症状の正体です。P0971(High)の定義そのものと合致しています。

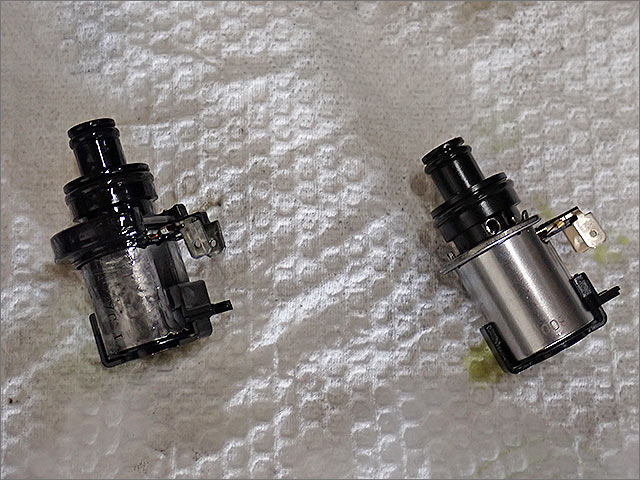

原因が確定したので、AWDソレノイドを交換していきます。

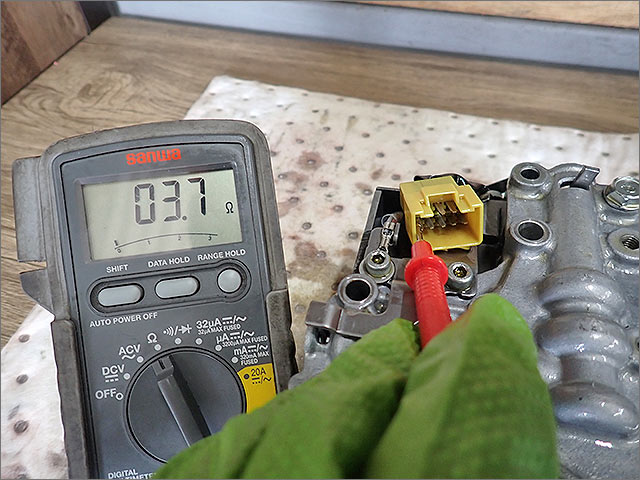

交換後、同じようにバルブボディ側コネクタから抵抗値を再測定します。

故障時29.3Ω → 交換後3.7Ω。数値差は一目瞭然ですね。こうして「Before/After」で数値が揃って出ると、作業の手応えもはっきりします。

そしてここで一点、今回のDTCには出ていないものの、ロックアップソレノイド（P2762・P2763・P2764該当部）も予防的に新品交換しています。

理由はシンプルです。走行210,000km超のリニアトロニックでは、AWDソレノイドに続いてロックアップソレノイドが次に弱点となりやすい部位。どうせバルブボディを開けているこのタイミングで一緒に交換しておけば、数ヶ月〜数年後にP2762系のDTCで再び同じ作業——バルブボディ脱着・ソレノイド交換・AT学習・フルード交換——を繰り返す二度手間の工賃・フルード代・日数が発生しません。

「今出ているDTCの原因」＋「この先出やすい場所」をセットで手当てする——これが当店の高走行CVT整備のスタンスです。

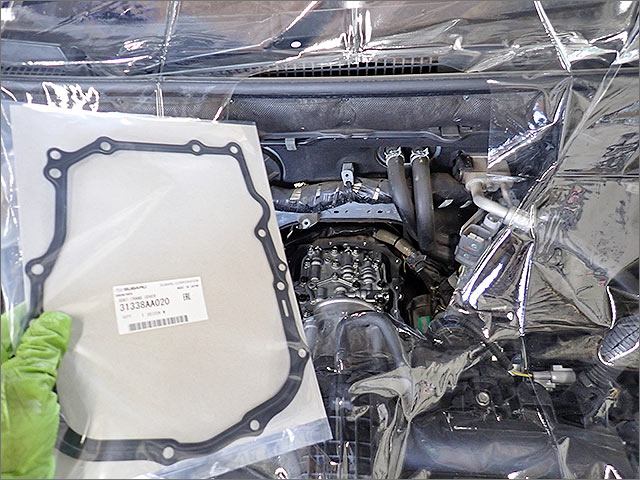

バルブボディカバーのガスケットも、脱着した以上は当然新品交換です。

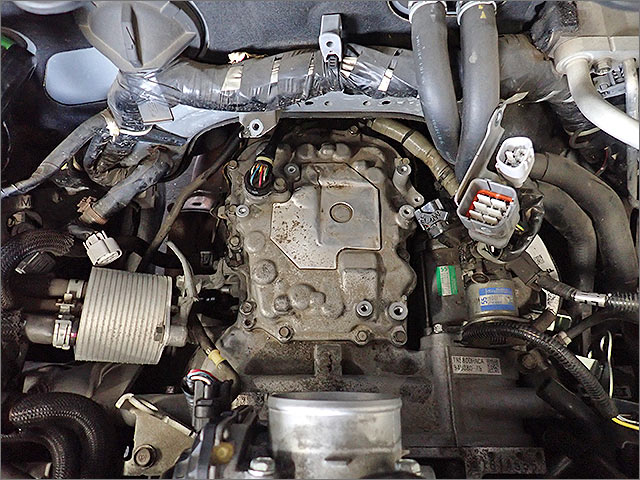

新品ソレノイド装着後のバルブボディを元通りに組み付け、上部カバー・TCMコネクタ・各ハーネス類もすべて接続していきます。

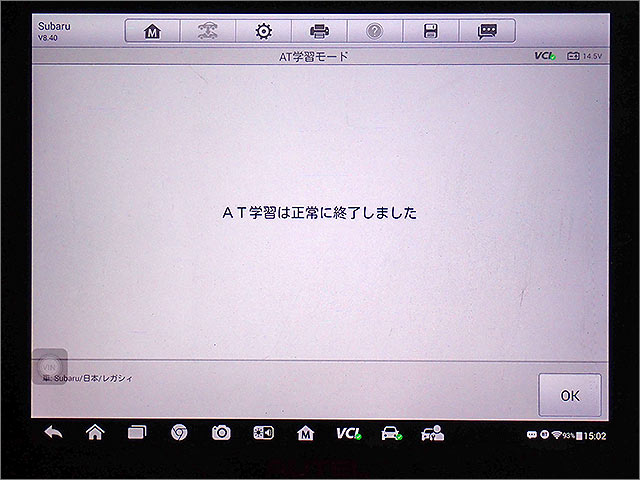

続いてAT学習モードの実行。スバルのCVTは、バルブボディやソレノイド周りを触った後に必ず学習作業を行う必要があります。これを省くと、変速フィーリングが決まらなかったり、場合によっては新たなDTCが入るケースもあります。

最後に履歴DTCをすべてクリアし、試運転へ。街中・幹線道路を十数km走らせて、警告再点灯がないこと、シフトフィーリングに違和感がないことを確認していきます。

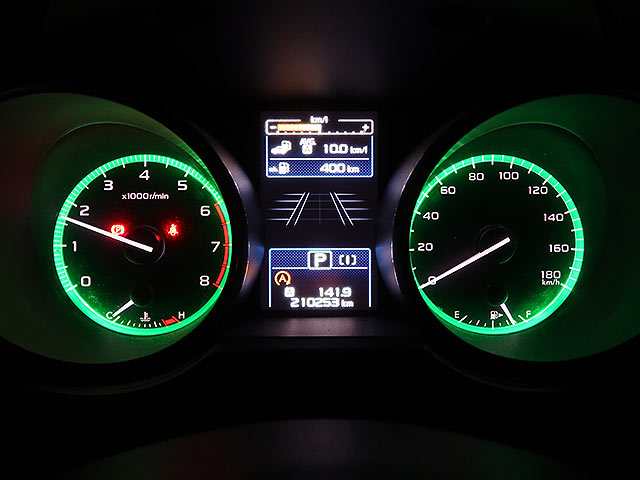

「直ちに停車〜」も「トランスミッションシステム点検」も、嘘のようにすべて消失。

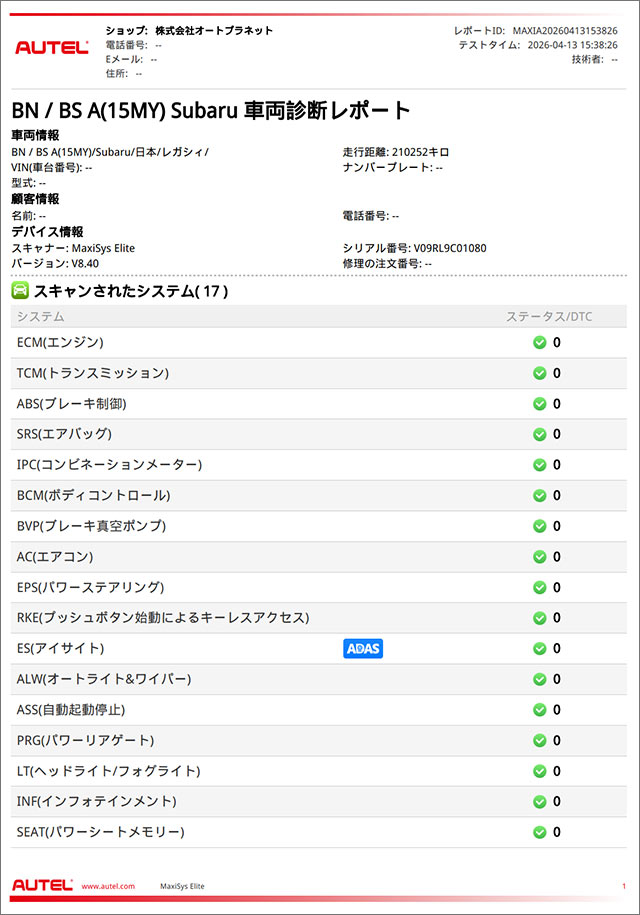

最後に、もう一度診断機を繋いで全システムを再スキャン。目視での警告灯消灯だけでなく、診断機レベルで本当にDTCがクリアされたかを確認しておきます。

17システム、すべて「0」。修理前は25件ものDTCが並んでいたのが、きれいにリセットされました。これで修理は完了となります。
