BMWアクティブハイブリッド5、エンジン不調で修理のご依頼です。

現状での不具合を確認してみると、
・アイドリングにバラツキがあり安定していない
・ハイブリッドモータでの走行ができない
・アイドリングストップしない

の症状があります。

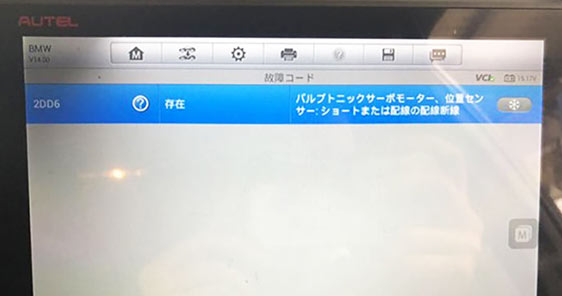

診断機でチェックをしてみると「バルブトロニックサーボモーター」とフォルトが出ています。サーボモーター内部で断線して現在どこの位置なのか判断できずエラーが起きています。
ほぼ間違いない症状ですので交換をいたします。

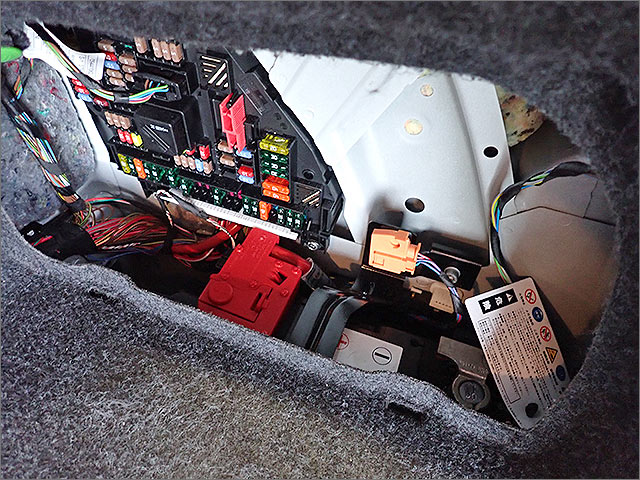

こちらのBMWはハイブリッド車で高電圧になっています、万が一に備え、ハイブリッド用の電源、メインバッテリー、サブバッテリーを遮断してから作業を進めます。

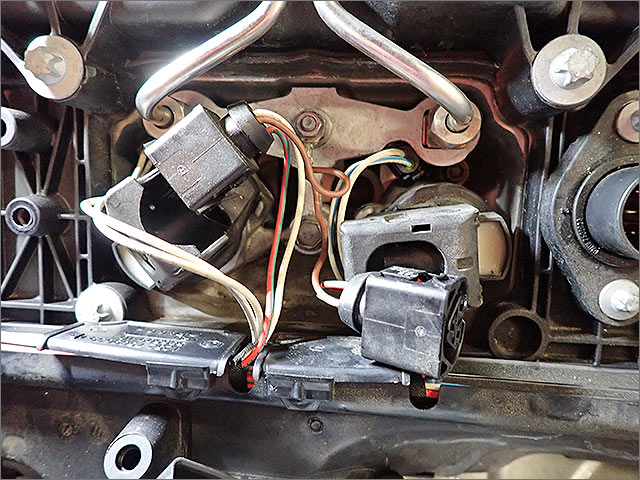

バルブトロニックサーボモーターにアクセスできるように、エンジン廻りのカバー、ヘッドカバー類を取り外します。

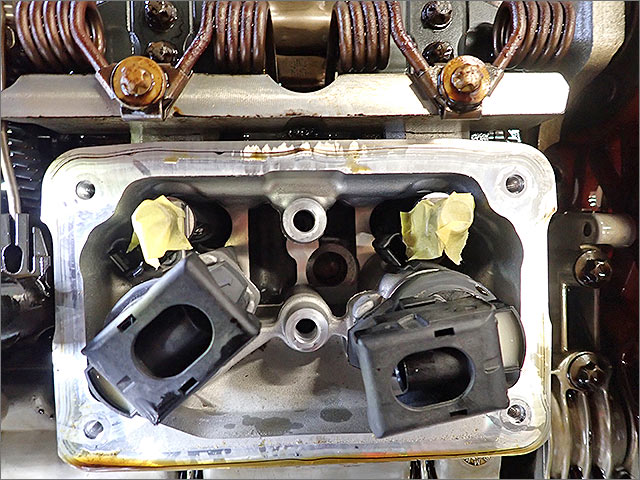

インジェクタなど取り外す必要があります。こちらは専用SSTを使用して脱着します。

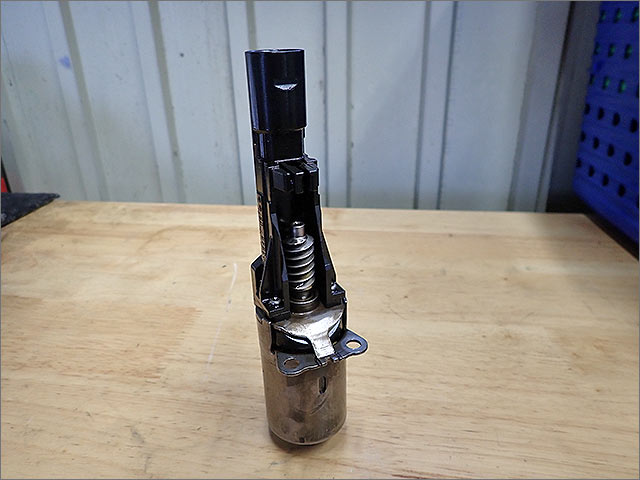

こちらが取り外したバルブトロニックサーボモーターです。新品を元通りに組み付けます。

すみません…作業に夢中で写真を撮り忘れました。ですので作業要領書でご勘弁を。エキセントリックシャフトとモーターの位置を合わせるのですがこんな風に作業をしています。

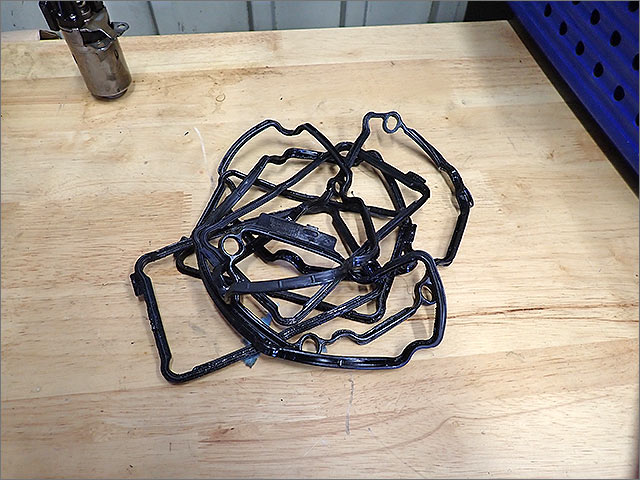

ヘッドカバーパッキンも同時に交換。

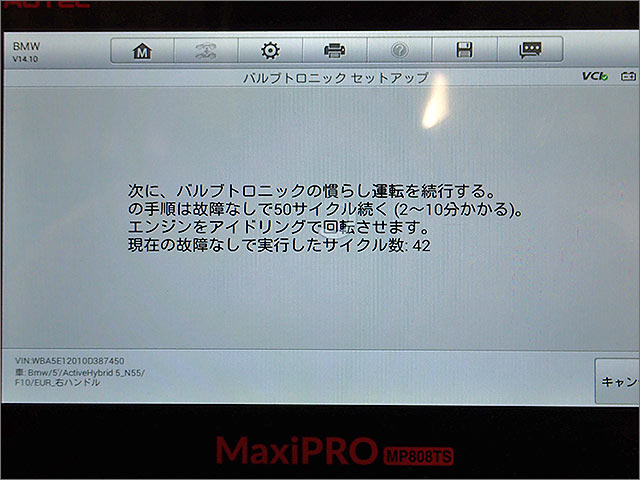

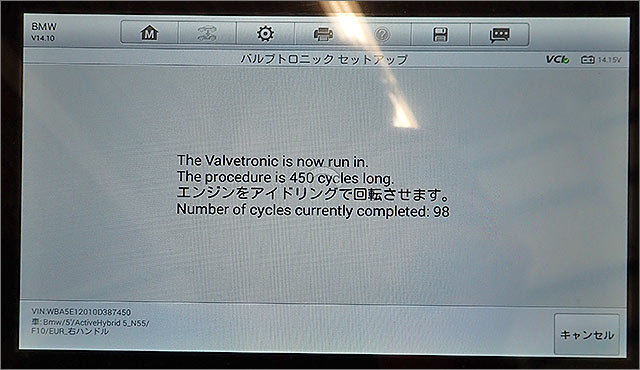

交換作業後はテスターでバルブトロニックサーボモーターの学習が必要です。

学習作業をテスターにて行って完了です。

テスト走行後は、
・アイドリングにバラツキがあり安定していない
・ハイブリッドモータでの走行ができない
・アイドリングストップしない
このような症状は無くなりました。
修理完了です!
ご用命ありがとうございました。

参考データ・作業内容

BMW アクティブハイブリッド5 (F10)

<エンジン不調修理一式>

      ・バルブトロニックサーボモーター交換
      ・ヘッドカバーパッキン交換
      ・インジェクタエレメント・テフロンリング交換
ご依頼ありがとうございました。
